Литцендрат: детальный разбор технологии для снижения потерь в электронике

В мире современной электроники, где рабочие частоты устройств неуклонно растут, а требования к энергоэффективности становятся все строже, инженеры сталкиваются с фундаментальными физическими ограничениями. Обычный монолитный провод, прекрасно работающий на постоянном токе или низких частотах, превращается в источник значительных потерь при работе с высокочастотными сигналами. В этом контексте ключевую роль играет особый тип проводника литцендрат, конструкция которого специально разработана для борьбы с негативными эффектами высоких частот. В этой статье мы, в роли наставника, пошагово разберем, почему именно этот провод стал стандартом в силовой и высокочастотной электронике, как он устроен и в чем его принципиальное отличие от обычных проводов.

Физика высоких частот: почему обычный провод не справляется?

Чтобы понять ценность литцендрата, необходимо сначала разобраться с врагом, против которого он борется. Этим врагом являются два взаимосвязанных физических явления: скин-эффект и эффект близости. На первый взгляд, это сложные термины, но их суть можно объяснить на простых аналогиях. Представьте, что проводник это многополосное шоссе, а электроны автомобили. На постоянном токе (DC) автомобили равномерно распределяются по всем полосам, используя всю ширину дороги. Но как только мы переходим к переменному току (AC) высокой частоты, ситуация кардинально меняется.

Проблема №1: скин-эффект (поверхностный эффект)

Скин-эффект (от англ. skin кожа, поверхность) это тенденция переменного тока высокой частоты протекать преимущественно по поверхностному слою проводника. Чем выше частота тока, тем тоньше этот слой, по которому движутся электроны. Центр проводника практически перестает участвовать в передаче энергии.

Аналогия: Представьте себе переполненный танцпол. Когда музыка медленная, люди распределены по всему залу. Но как только включается быстрый ритм, ...люди инстинктивно сдвигаются к стенам, оставляя центр пустым. Точно так же и электроны на высоких частотах «прижимаются» к поверхности проводника. В результате эффективное сечение провода, по которому течет ток, резко уменьшается, а его активное сопротивление растет. Это приводит к потерям энергии в виде тепла.

Ключевой параметр здесь глубина проникновения тока, или скин-слой (skin depth). Она обратно пропорциональна квадратному корню из частоты. Для меди на частоте 100 кГц скин-слой составляет всего около 0.2 мм. Это означает, что в проводе диаметром 2 мм центральная часть диаметром 1.6 мм практически не будет проводить ток.

Проблема №2: эффект близости (proximity effect)

Если скин-эффект проявляется даже в одиночном проводнике, то эффект близости возникает, когда рядом находятся два или более проводника с переменным током, как, например, в витках катушки индуктивности или трансформатора. Магнитные поля, создаваемые токами в соседних проводниках, взаимодействуют между собой. Это взаимодействие приводит к перераспределению плотности тока внутри каждого проводника.

Аналогия: Представьте два потока людей, идущих навстречу друг другу по узкому коридору. Чтобы не столкнуться, люди из каждого потока будут инстинктивно жаться к своей стороне стены, оставляя между потоками пустое пространство. Аналогично, магнитные поля соседних витков катушки «выталкивают» ток на те участки поверхности проводников, которые находятся дальше друг от друга. Это еще сильнее сужает эффективную область для протекания тока и многократно увеличивает сопротивление.

Эффект близости может увеличить AC-сопротивление обмотки в десятки раз по сравнению с ее DC-сопротивлением, сводя на нет все преимущества использования толстого провода для уменьшения потерь.

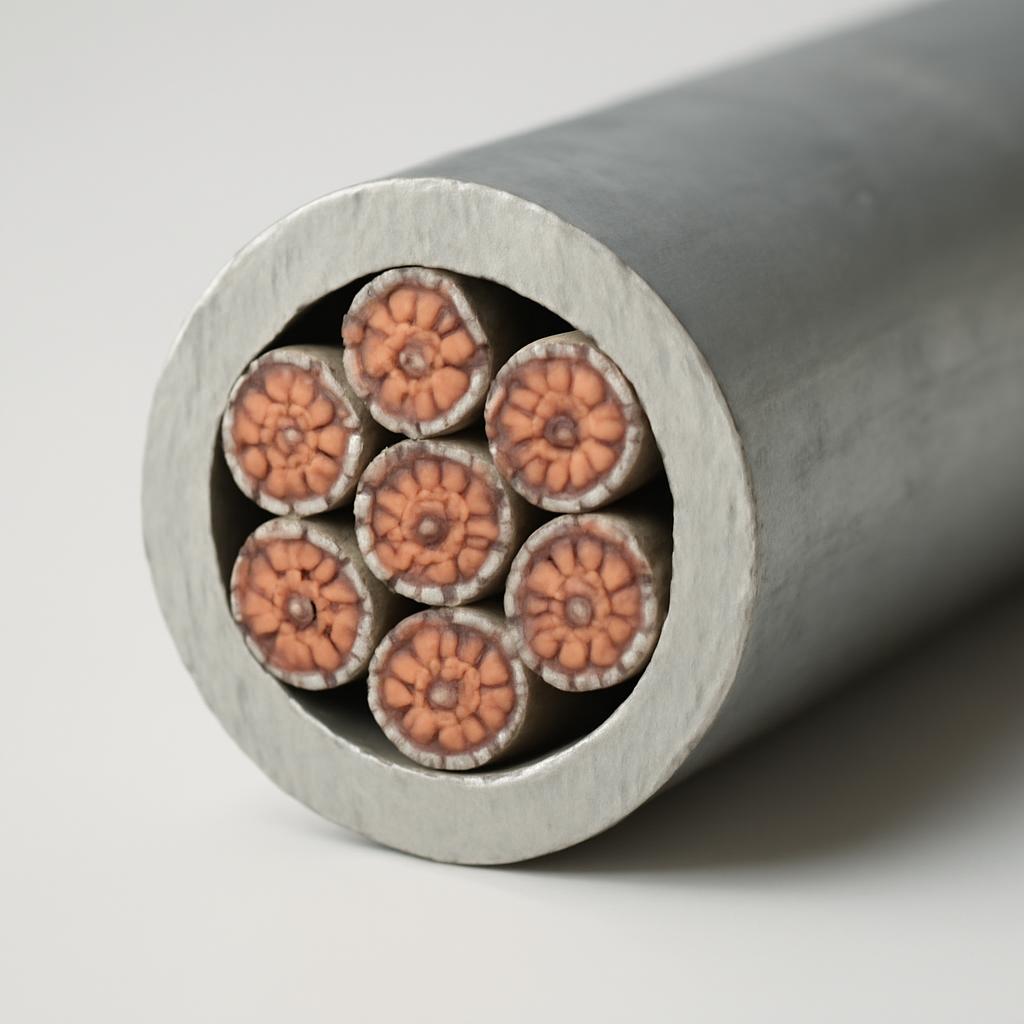

Как устроен литцендрат и в чем его секрет?

Теперь, когда мы определили двух главных «врагов» эффективности скин-эффект и эффект близости мы можем понять, почему конструкция литцендрата является столь элегантным решением. Идея, лежащая в его основе, гениальна в своей простоте: если ток все равно не хочет течь по центру толстого провода, давайте заменим этот провод на множество очень тонких, изолированных друг от друга проводников (жил).

1. Борьба со скин-эффектом: Каждая отдельная жила в литцендрате имеет диаметр, который сопоставим или меньше глубины скин-слоя для целевой рабочей частоты. Например, для частоты 1 МГц, где скин-слой для меди составляет ~0.066 мм, используются жилы диаметром 0.05-0.07 мм. Благодаря этому ток равномерно распределяется по всему поперечному сечению каждой отдельной жилы, так как для него просто нет «центра», которого можно было бы избегать.
2. Борьба с эффектом близости: Просто собрать тонкие проводники в пучок недостаточно эффект близости все равно заставит ток течь по внешним жилам пучка. Секрет литцендрата кроется в особом способе плетения, или транспозиции. Жилы свиваются в пучки, которые, в свою очередь, свиваются в более крупные пучки, и так далее. Эта сложная структура гарантирует, что каждая отдельная жила на всей длине провода успевает побывать и в центре общего сечения, и на его периферии. Таким образом, электромагнитное воздействие от соседних витков усредняется для каждой жилы, и ток вынужден распределяться между всеми жилами максимально равномерно.

Фундаментальный принцип литцендрата заставить общий ток разделиться поровну между всеми составляющими его изолированными жилами, тем самым используя всё доступное медное сечение и минимизируя AC-сопротивление.

Чек-лист: признаки необходимости использования литцендрата

Как понять, что в вашем устройстве пора переходить от обычного провода к литцендрату? Проверьте следующие пункты:

• Ваша рабочая частота превышает 20–50 к Гц. Это пороговое значение, выше которого скин-эффект становится значимым для проводов диаметром более 0.3-0.4 мм.
• Вы наблюдаете значительный нагрев обмоток трансформатора или дросселя при номинальной нагрузке, который не объясняется только омическими потерями на постоянном токе (I²R).
• Реальный КПД вашего преобразователя или индуктивного компонента заметно ниже расчетного.
• Диаметр сплошного провода, который вы планируете использовать, превышает двойную глубину скин-слоя для вашей максимальной рабочей частоты.

Резюме раздела

Обычный провод на высоких частотах неэффективен из-за скин-эффекта и эффекта близости, которые резко увеличивают его активное сопротивление и ведут к потерям энергии в виде тепла. Литцендрат решает обе проблемы: его конструкция из множества тонких изолированных жил нейтрализует скин-эффект, а специальное плетение (транспозиция) борется с эффектом близости, обеспечивая равномерное распределение тока по всему сечению проводника.

Что делать дальше?

Теперь, когда мы поняли физический смысл использования литцендрата, необходимо разобраться в его многообразии. В следующем разделе мы рассмотрим основные типы литцендрата, их маркировку и ключевые критерии выбора провода для конкретных инженерных задач.

Как выбрать правильный литцендрат: классификация, маркировка и практические советы

Выбор подходящего провода для высокочастотного устройства это не просто подбор нужного сечения по меди для заданного тока. Это многофакторная задача, где ошибка может свести на нет все преимущества схемотехники. Неправильно подобранный литцендрат будет работать не лучше, а то и хуже обычного монолитного провода. Давайте разберем пошаговый алгоритм, который поможет сделать осознанный и технически грамотный выбор.

Шаг 1: классификация из чего состоит провод?

Литцендраты различаются по нескольким ключевым параметрам, которые определяют их электрические, термические и механические свойства. Понимание этой классификации основа для дальнейшего выбора.

По типу изоляции жил и внешней оболочки:

• Эмалевая изоляция (ЛЭ): Самый распространенный тип. Каждая элементарная жила покрыта тонким слоем термостойкого лака (обычно на полиуретановой или полиэфиримидной основе). Это обеспечивает электрическую изоляцию между жилами. Пример маркировки: ЛЭП, ЛЭЛД.

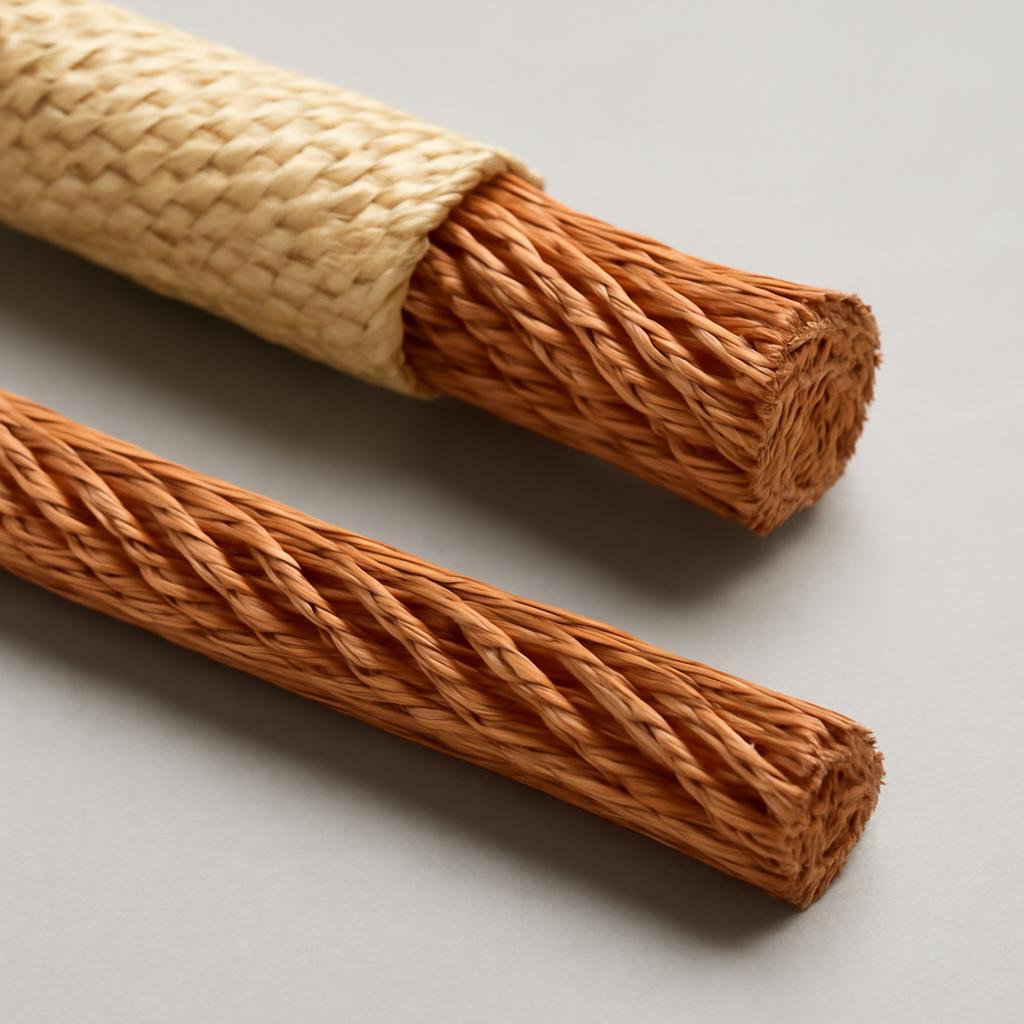

• Волокнистая изоляция (ЛЭШ, ЛЭЛ): Поверх пучка эмалированных жил накладывается дополнительная обмотка из натурального шелка (Ш) или лавсановых (полиэфирных) нитей (Л). Это повышает механическую прочность провода и улучшает его диэлектрические свойства, что важно при намотке катушек с высоким межвитковым напряжением.
• Пленочная изоляция: Для особо ответственных применений, например, в аэрокосмической или медицинской технике, могут использоваться обмотки из фторопластовых, полиимидных (Kapton) или арамидных (Nomex) лент. Такая изоляция обеспечивает высочайшую термостойкость и электрическую прочность.

Шаг 2: расшифровка маркировки читаем язык стандартов

Маркировка литцендрата содержит всю необходимую информацию о его строении. Умение ее читать ключевой навык инженера. Разберем на примере типовой маркировки: ЛЭШО 155 48х0.1

1. ЛЭШО: Тип провода. Л Литцендрат. Э Эмалированные жилы. Ш В обмотке из натурального шелка. О Однослойная обмотка. (Бывает и двухслойная Д).
2. 155: Температурный индекс (ТИ). Указывает максимальную рабочую температуру в градусах Цельсия, при которой провод сохраняет свои свойства в течение длительного времени (обычно 20 000 часов). Распространенные классы: 105 (A), 130 (B), 155 (F), 180 (H).
3. 48: Количество элементарных жил в проводе.
4. 0.1: Диаметр одной элементарной жилы в миллиметрах (без учета толщины эмалевой изоляции).

Правильная расшифровка маркировки позволяет мгновенно понять конструкцию, температурный класс и геометрические параметры провода, что является отправной точкой для любых расчетов.

Шаг 3: алгоритм выбора от теории к практике

Теперь, вооружившись знаниями о классификации и маркировке, можно приступать к выбору провода для конкретной задачи. Процесс состоит из нескольких логических этапов.

1. определение максимального диаметра жилы по частоте

Это самый важный этап. Диаметр одной жилы должен быть меньше или равен двум глубинам скин-слоя (2δ) для самой высокой гармоники рабочего тока. Если пренебречь этим правилом, весь смысл использования литцендрата теряется.

Мини-инструкция по выбору диаметра жилы:

• До 100 к Гц: Можно использовать жилы диаметром 0.1 мм – 0.2 мм.
• От 100 к Гц до 500 к Гц: Оптимальный диаметр жил 0.05 мм – 0.1 мм.
• От 500 к Гц до 2 МГц: Требуются жилы диаметром 0.03 мм – 0.07 мм.
• Выше 2 МГц: Необходимы сверхтонкие жилы (менее 0.03 мм) или специальные типы литцендрата с посеребренными жилами.

2. расчет необходимого количества жил по току

Общее сечение меди определяется действующим (RMS) значением тока и допустимой плотностью тока. Для силовых трансформаторов и дросселей в импульсных источниках питания обычно принимают плотность тока в диапазоне 3-6 А/мм?.

Формула расчета:

Количество жил (N) = (4 * I_rms) / (J * π * d²)

Где: I_rms действующее значение тока (А), J плотность тока (А/мм²), d диаметр одной жилы (мм).

Важное предупреждение: не забывайте про коэффициент заполнения. Из-за изоляции и воздушных зазоров между круглыми жилами, общий диаметр литцендрата всегда значительно больше диаметра сплошного провода с эквивалентным сечением меди. Это необходимо учитывать при расчете габаритов обмотки.

Сравнительная таблица эффективности: литцендрат vs. сплошной провод

3. выбор типа изоляции и температурного класса

Этот выбор диктуется условиями эксплуатации:

• Рабочее напряжение: Для низковольтных цепей (до 100-200 В) достаточно стандартной эмалевой изоляции. Для высоковольтных трансформаторов, где напряжение между слоями может достигать киловольт, необходима дополнительная волокнистая или пленочная изоляция.
• Рабочая температура: Температурный класс провода (например, 155 °C) должен быть выше максимальной расчетной температуры самого горячего места обмотки с запасом в 15-20 °C.

Области применения литцендрата

Резюме раздела

Выбор литцендрата это инженерный компромисс между электрическими, термическими и механическими требованиями. Процесс начинается с определения рабочей частоты для выбора диаметра жилы, затем рассчитывается количество жил исходя из тока, и в завершение подбирается тип изоляции в соответствии с напряжением и температурой эксплуатации. Использование маркировки и справочных данных является обязательным условием для корректного выбора.

Что делать дальше?

Мы разобрались, почему литцендрат необходим и как его правильно выбрать. Теперь рассмотрим практические аспекты работы с ним: особенности намотки, методы зачистки и пайки, а также типичные ошибки, которые допускают даже опытные специалисты.

Практика работы с литцендратом: намотка, зачистка и типичные ошибки

Теоретические преимущества литцендрата могут быть полностью нивелированы ошибками на этапе практической реализации. Работа с этим многожильным проводом имеет свою специфику, особенно в части подготовки к монтажу. Небрежность при намотке или некачественная зачистка концов приведут к тому, что дорогой и технологичный проводник будет работать хуже дешевого монолитного аналога. Рассмотрим ключевые этапы и подводные камни, с которыми сталкивается каждый, кто работает с литцендратом.

Особенности намотки индуктивных компонентов

Благодаря своей структуре литцендрат обладает высокой гибкостью, что, с одной стороны, упрощает намотку на каркасы сложной формы, а с другой требует повышенного внимания к процессу.

• Контроль натяжения: В отличие от жесткого монолитного провода, литцендрат легко деформировать. Чрезмерное натяжение при намотке может привести к растяжению и обрыву отдельных жил внутри провода, а также к повреждению эмалевой изоляции. Натяжение должно быть достаточным для формирования плотных витков, но не избыточным.
• Аккуратная укладка: Важно укладывать витки ровно, слой за слоем, избегая резких перехлестов. Острый край предыдущего витка может повредить внешнюю (часто шелковую) и внутреннюю изоляцию провода, что приведет к короткому замыканию между витками при подаче высокого напряжения.
• Учет коэффициента заполнения: Общий диаметр литцендрата всегда больше диаметра сплошного провода с таким же сечением по меди. Это связано с толщиной изоляции каждой жилы и воздушными зазорами между ними. При проектировании катушки необходимо закладывать в расчеты именно внешний диаметр провода, чтобы обмотка поместилась в окно магнитопровода или на каркас.

Ключевая задача при намотке сохранить целостность каждой из сотен изолированных жил. Любое повреждение нарушает равномерность распределения тока и снижает эффективность проводника.

Зачистка и лужение: самый ответственный этап

Это ахиллесова пята в работе с литцендратом. Чтобы обеспечить надежный электрический контакт, необходимо удалить изоляцию с каждой элементарной жилы и соединить их все в единый монолитный вывод. Существует несколько методов, выбор которых зависит от типа изоляции, количества жил и доступного оборудования.

Сравнительная таблица методов зачистки литцендрата

Совет по проверке результата

После зачистки и лужения внимательно осмотрите конец провода под лупой. Все жилы должны быть покрыты припоем и слиты в единый монолитный кончик. Не должно быть видно отдельных, не залуженных волосков меди. Для контроля можно измерить сопротивление короткого отрезка провода: оно должно соответствовать расчетному значению для его сечения по меди.

Ошибка, которую нельзя допускать: неполная зачистка. Если хотя бы 10-20% жил останутся без электрического контакта, эффективное сечение провода уменьшится, сопротивление возрастет, и в месте пайки начнется локальный перегрев под нагрузкой.

Резюме раздела

Практическая работа с литцендратом требует аккуратности на этапе намотки и глубокого понимания технологий на этапе зачистки и пайки. Самым надежным и производительным промышленным методом является термическая зачистка в тигле с припоем. Для прототипирования и мелкосерийного производства удобнее всего использовать самолудящиеся типы литцендрата. Главный критерий успеха обеспечение 100% электрического контакта со всеми жилами проводника.

Что делать дальше?

Мы детально рассмотрели физические основы, принципы выбора и практические аспекты работы с литцендратом. В заключительном разделе мы подведем итоги и окончательно ответим на главный вопрос: почему литцендрат является не просто альтернативой, а зачастую единственно верным решением для современной высокочастотной электроники.

Подводя итоги: почему литцендрат безальтернативное решение?

Мы прошли полный путь: от фундаментальных физических явлений, делающих обычный провод неэффективным, до практических тонкостей работы с литцендратом. Теперь мы можем с уверенностью ответить на главный вопрос, вынесенный в заголовок. Использование литцендрата это не модная тенденция и не избыточная мера, а осознанная инженерная необходимость, продиктованная законами электродинамики.

В любой системе, где происходит преобразование энергии на частотах выше нескольких десятков килогерц, потери, вызванные скин-эффектом и эффектом близости, начинают доминировать над простыми омическими потерями на постоянном токе. Игнорирование этих эффектов приводит к созданию устройств с низким КПД, склонных к перегреву, имеющих большие габариты и вес. Литцендрат является единственным коммерчески доступным и технологичным решением, которое комплексно борется с обеими причинами высокочастотных потерь в проводниках.

Переход на литцендрат в высокочастотной силовой электронике это не просто оптимизация, а переход от неработоспособной или крайне неэффективной концепции к надежному и энергоэффективному устройству.

Конечно, у литцендрата есть и свои ограничения. Он дороже обычного медного провода, а работа с ним требует более высокой квалификации и специального оборудования для зачистки. В низкочастотных (50/60 Гц) или низкоточных сигнальных цепях его применение экономически нецелесообразно. Однако в мире импульсных источников питания, систем беспроводной передачи энергии, индукционного нагрева и высококачественной аудиотехники, где рабочие частоты измеряются сотнями килогерц и мегагерцами, альтернативы ему практически не существует.

Диаграмма: структура потерь в неоптимизированной ВЧ-обмотке
