Начертательная геометрия: чертежи и проекции

С конца восемнадцатого века начертательная геометрия оставалась фундаментальной наукой для всех инженерных специальностей в разных странах. В России, например, ее стал преподавать с 1810 года французский инженер Карл Потье, ученик самого Гаспара Монжа, основателя этой науки. Начертательная геометрия позволяет отображать трехмерные фигуры на плоскости, а также решать позиционные и метрические задачи, связанные с этими фигурами. После наступления компьютерной эры у некоторых людей появилось ложное убеждение, что начертательная геометрия устарела, как и чертежи от руки, ведь теперь все это выполнялось в компьютерных программах. Основная ошибка заключается в том, что компьютер - это всего лишь инструмент, а специалист, не умеющий читать и разрабатывать чертежи самостоятельно, не способен полностью понять и в электронном виде.

Кроме многочисленных инженерных специальностей, начертательная геометрия преподается на таких направлениях как строительство, дизайн, архитектура и так далее. Эксперты считают, что эта учебная дисциплина позволяет развивать пространственное мышление, что критически важно для всех перечисленных отраслей деятельности. Чертежи в начертательной геометрии являются не просто графическим представлением объектов, но и инструментом для анализа их геометрических свойств и взаимосвязей.

Многим студентам начертательная геометрия кажется одним из самых сложных и непонятных предметов, да к тому же устаревшим, им стоит прислушаться к мнению опытных специалистов и приложить больше стараний на начальном этапе. Парадокс, но для изучения начертательной заказать чертежи бывает полезнее, чем нанимать репетиторов, ведь наглядный пример решения задачи позволяет увидеть, как ее нужно решать и в чем заключались основные ошибки.

В начертательной геометрии чертежи строятся с помощью метода проекций, начало которому и положил, как раз, гениальный инженер Гюстав Монж. Проекция - это изображение объемного объекта на плоскости, на каждой из проекций оно будет свое. Например, на чертеже Монжа, который принято называть эпюром, обычно пространственный объект изображается в трех проекциях (фронтальная, горизонтальная и профильная).

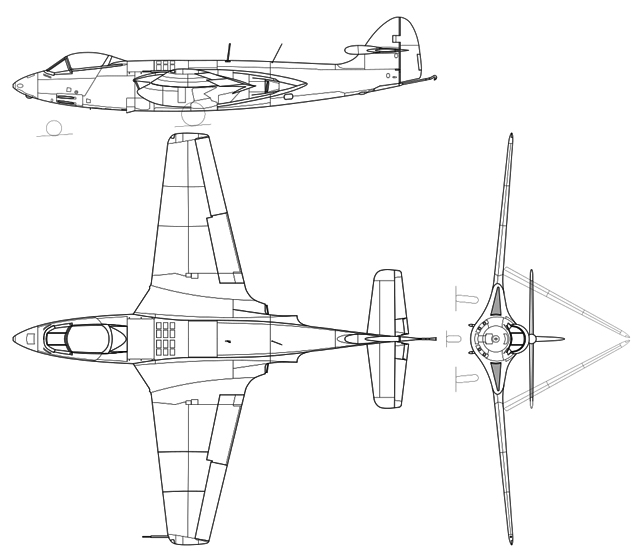

Самолет, который изображен с помощью эпюра Монжа

Существует несколько видов проецирования, часть из которых является универсальными, а некоторые - специализированными, основными являются следующие:

• центральное проецирование;
• параллельное;
• ортогональное;
• стереографическое (применяется в картографии);
• векторное (в кристаллографии, горной промышленности и так далее);
• циклографическое (в оптике, машиностроении и компьютерной графике).

Процесс построения чертежей в начертательной геометрии включает в себя несколько этапов: выбор системы проекций, построение проекций базовых точек и линий объекта, определение видимости линий и поверхностей, а также нанесение размеров и надписей. Способность чтения таких чертежей требует понимания принципов проецирования и умения анализировать взаимосвязь между проекциями объекта. Подобный навык студент может развить в ходе занятий, если не опустит руки и не решит, что это невозможно.

Начертательная геометрия позволяет решать широкий круг задач, связанных с определением расстояний, углов, взаимного расположения объектов в пространстве, а также построением их разверток и сечений. Она является незаменимым инструментом для инженеров и дизайнеров, позволяющим им создавать сложные пространственные конструкции и визуализировать свои идеи.

Люся Елисеева
